焊缝代号的含义是什么，它是怎样规定的?

发布时间: 2019-10-21作者：baile100浏览量：

答:根据GB324-88《焊缝代号的规定，在图纸上一般不需特别表示焊缝，只标注焊缝代号。焊缝代号应明确地表示所要说明的焊缝，一般由基本符号与指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

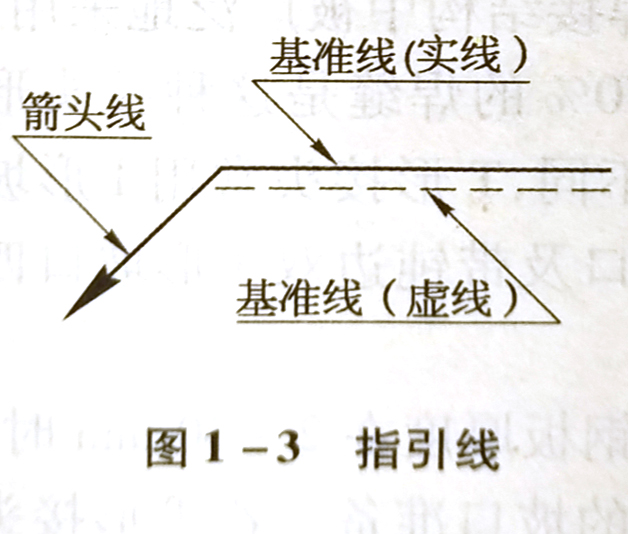

指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)组成，如图1-3所示。
箭头线相对焊缝的位置一般没基准线(实线)
箭头线有特殊要求，但在标注V、Y、J形
坡口焊缝时，箭头线应指向带有
坡口一侧的工件。必须时，允许基准线(虚线>箭头线弯折一次。基准线的实

图1-3指引线线一般应与图样的底边相平行，

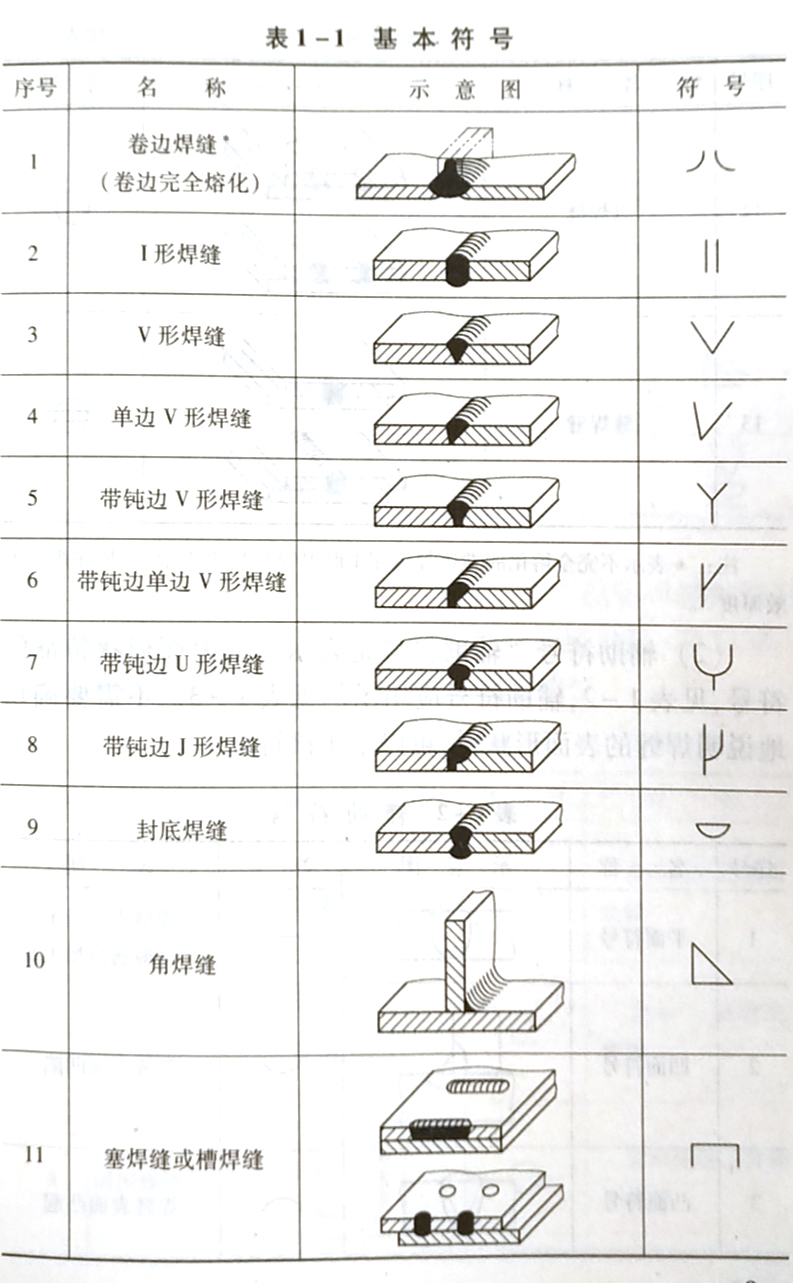

但在特殊条件下也可与底边垂直。基准线的虚线可以画在基准线的实线下侧或上侧。为了能在图样上确切地表示焊缝的位置，特将基本符号相对基准线的位置规定为：焊缝在接头的箭头侧，基本符号应标在基准线的实线侧；焊缝在接头的非箭头侧，基本符号应标在基准线的虚线侧；对称焊缝及双面焊缝标注时可不加虚线。(1)基本符号基本符号是表示焊缝横截面形状的符号，见表1-1。焊缝代号的含义是什么，它是怎样规定的?

不完全熔化的卷边焊缝用1形焊缝符号来表示并加注焊缝有效厚度。

注：*表示不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S。

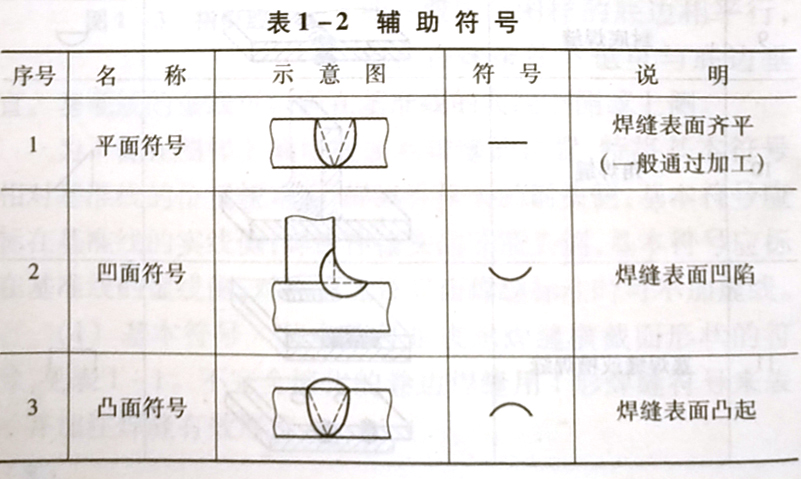

(2)辅助符号辅助符号是表示焊缝表面形状特征的符号，见表1-2, 焊缝代号的含义是什么，它是怎样规定的?

辅助符号应用示例见表1-3。焊缝代号的含义是什么，它是怎样规定的?

不需要确切地说明焊缝的表面形状时，可以不用该符号。

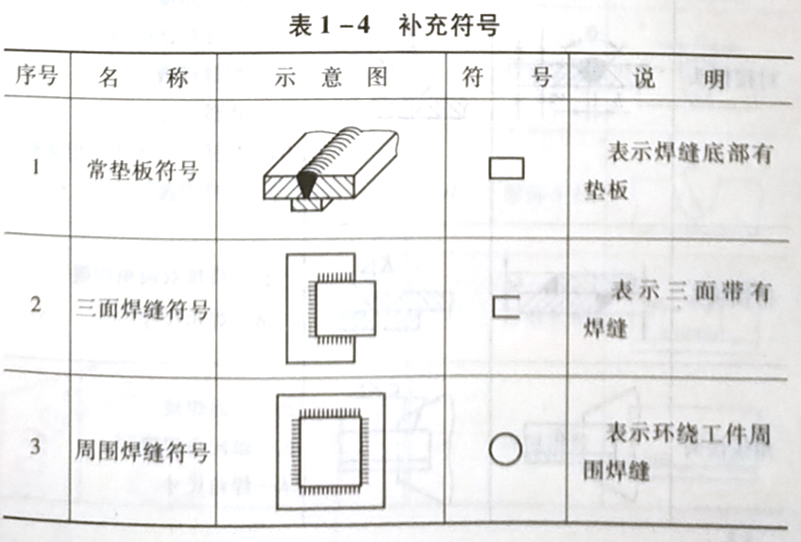

(3)补充符号补充符号是为了补充说明焊缝的特征而采用的符号，见表1-4。焊缝代号的含义是什么，它是怎样规定的?

其中尾部符号可参照GB515885金属焊接及钎焊方法在图样上的表示代号。

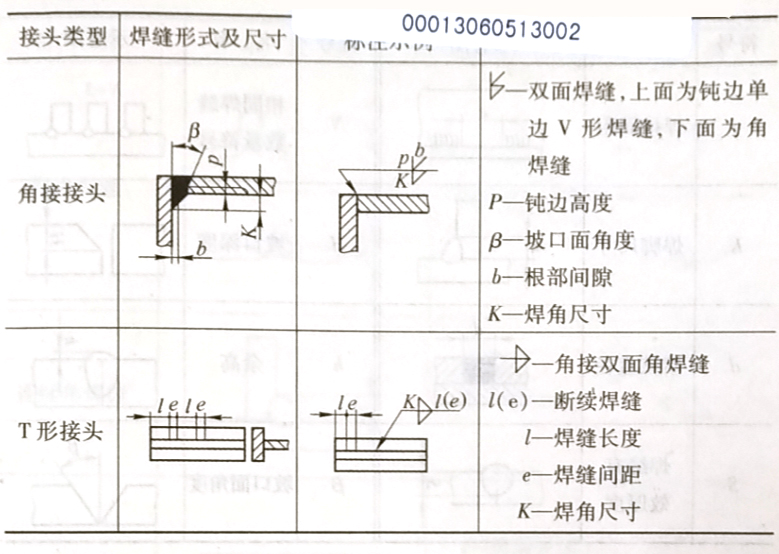

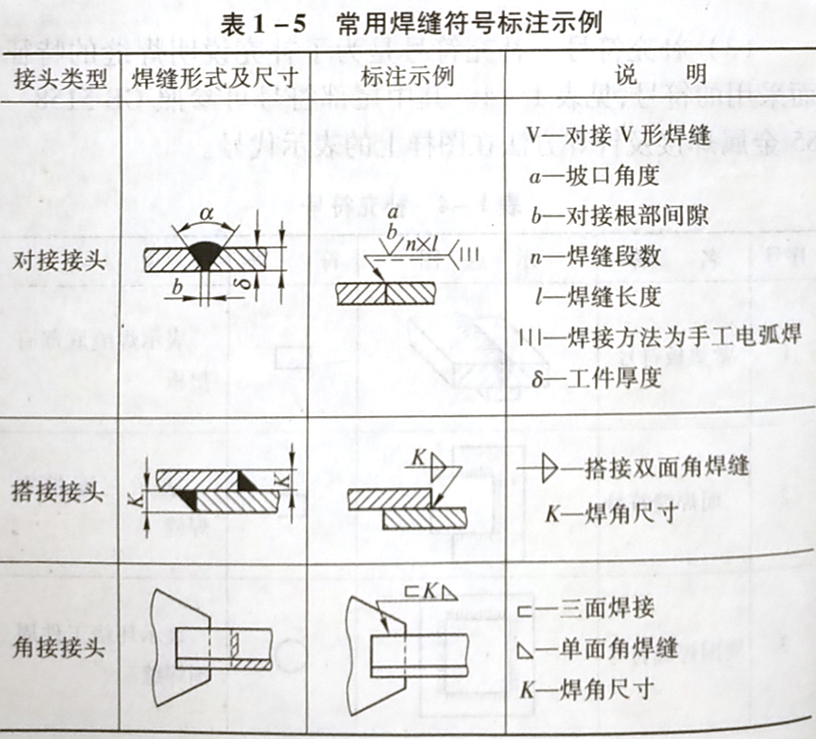

(4)焊缝尺寸符号及其标注位置必要时，基本符号可附带有尺寸符号及数据，常用焊缝符号标注示例见表1-5, 焊缝代号的含义是什么，它是怎样规定的?

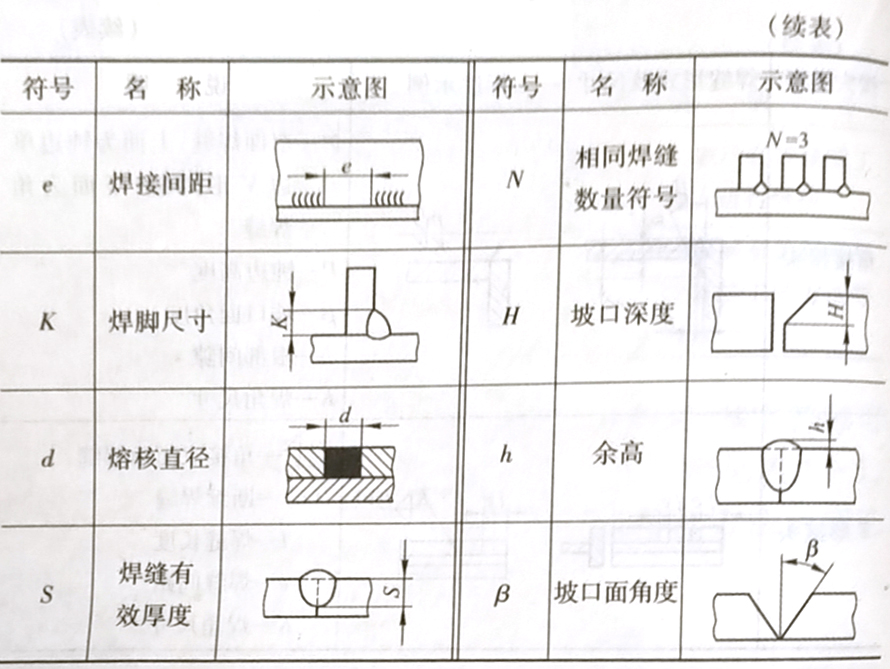

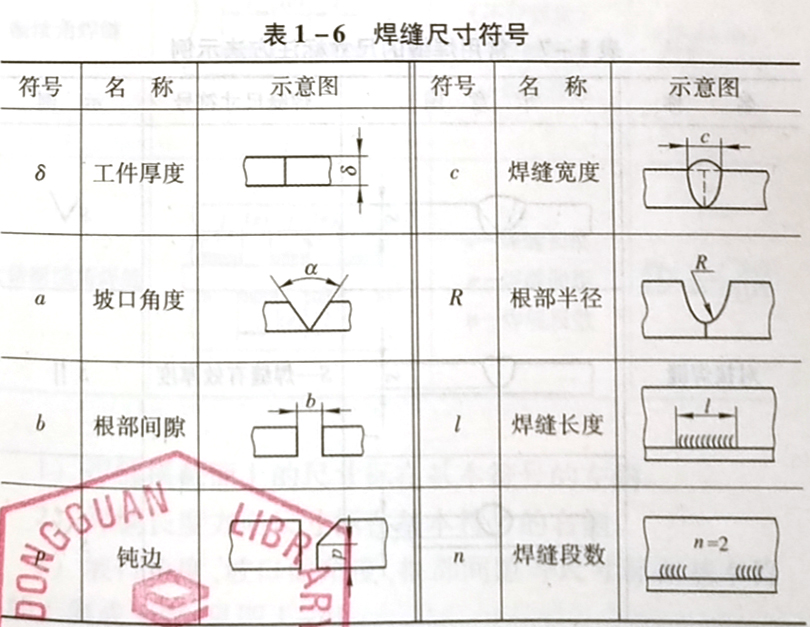

焊缝尺寸符号见表1-6。焊缝代号的含义是什么，它是怎样规定的?

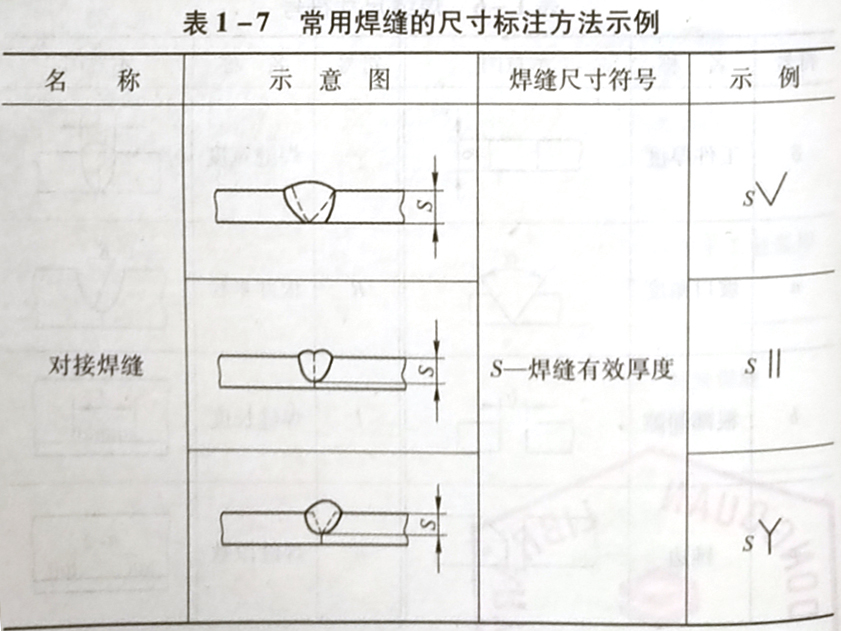

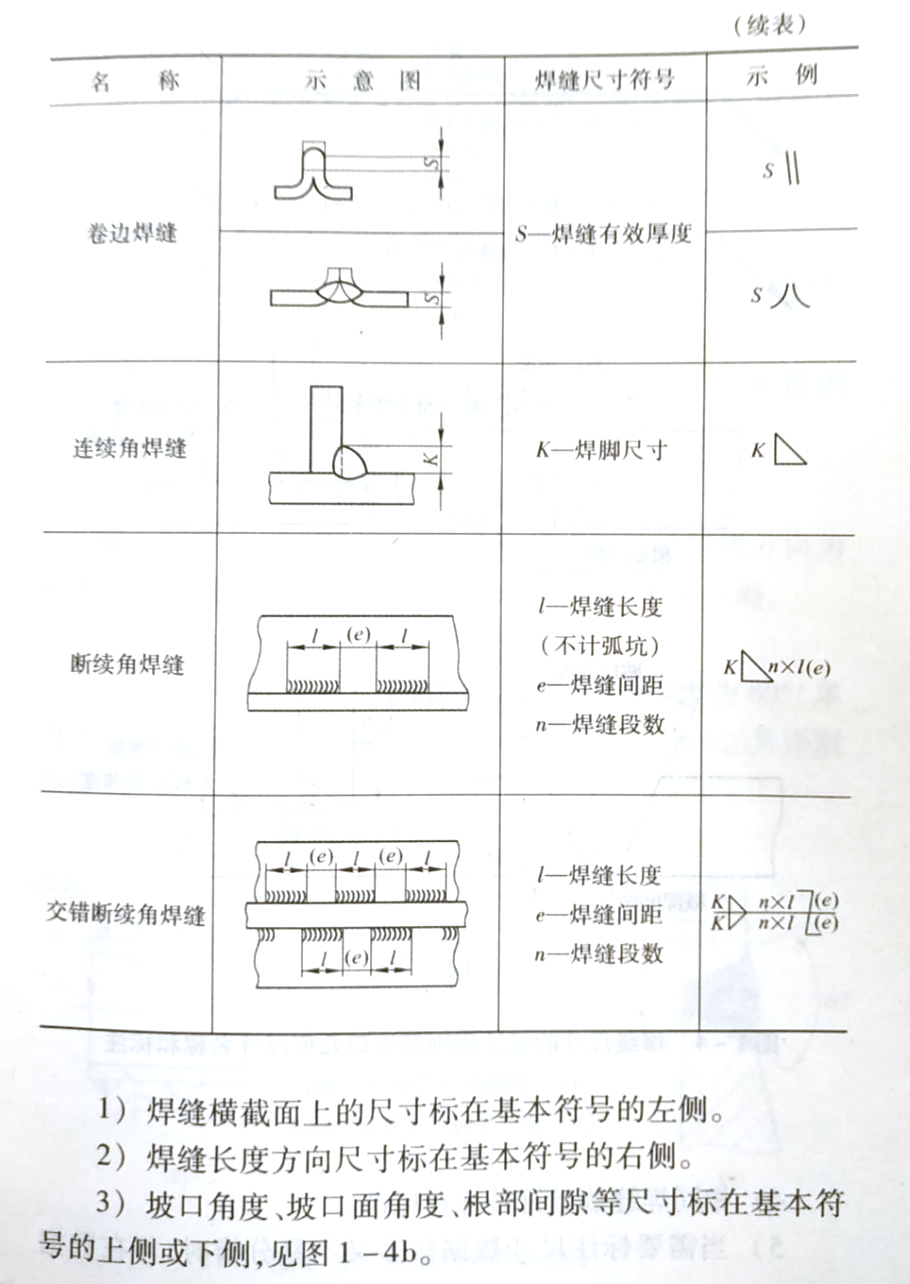

常用焊缝的尺寸标注方法示例见表1-7,其标注原则见图1-4a。焊缝代号的含义是什么，它是怎样规定的?

1)焊缝横截面上的尺寸标在基本符号的左侧
2)焊缝长度方向尺寸标在基本符号的右侧。
3)坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧，见图1=4b

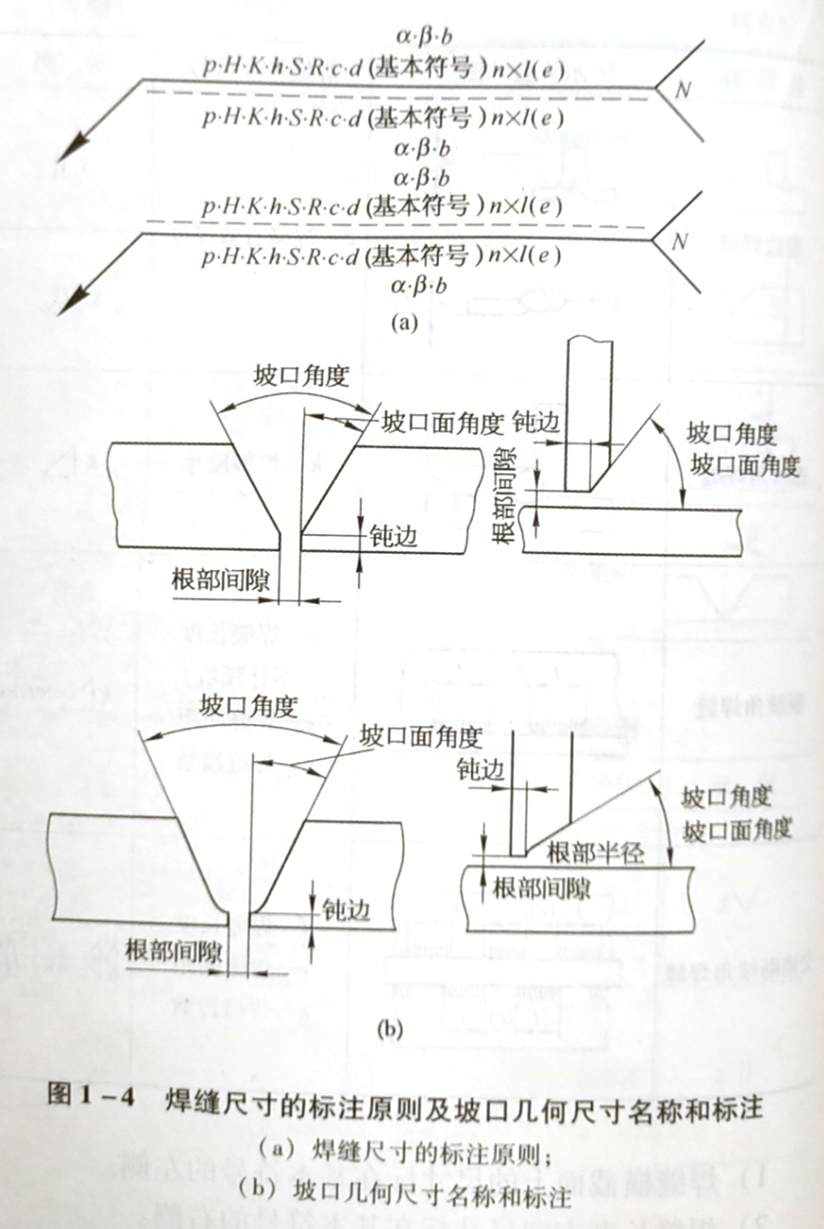

图1=4焊縫尺寸的标注原则及坡口几何尺寸名称和标注
(a)焊缝尺寸的标注原则； (b)坡口几何尺寸名称和标注
4)相同焊缝数量符号标在尾部。 5)当需要标注尺寸数据较多又不易分辨时，可在数据

前面增加相应的尺寸符号。
6)确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
7)在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的。
8)在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
9)塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
