什么是窄间隙气体保护焊?它有哪些特点?如何分类?

发布时间: 2019-11-04作者：baile100浏览量：

什么是窄间隙气体保护焊?它有哪些特点?如何分类?
答:厚板对接接头，焊前开I形坡口或只开小角度坡口，并留有窄而深的间隙，采用气体保护焊的多层多道焊完成的整条焊缝的高效率焊接法，称为窄间隙气体保护焊。采用窄间隙气体保护焊时，不论钢板多厚，均采用同样的间隙(6 ~15mm) 与窄间隙埋弧焊和电渣焊相比，窄间隙气体保护焊具有接头应力小、变形小、热影响区小、焊缝金属夹渣少焊后表面无渣壳、综合力学性能高、经济性好、生产率高等优点。窄间隙焊可用于平焊、立焊、横焊及全位置焊接。根据热输入的大小，窄间隙焊可分为低热输人窄间隙焊和高热输入窄间隙焊两类。
(1)低热输入窄间隙焊这种方法采用细丝、小焊接参数和高焊接速度，因而热输入就低，用于焊接高强度钢及热敏感性高的材料。通常采用氧化性混合保护气体[A(80%)+CO2(20%)],焊丝直径为0.81.0mm,间隙为6-9mm,直流反接，喷射过渡焊接工艺。可采用两根焊丝分别指向两个不同的侧壁双层多道焊方式，也可采用单层加摆动的多层焊方式，以保证根部焊透。

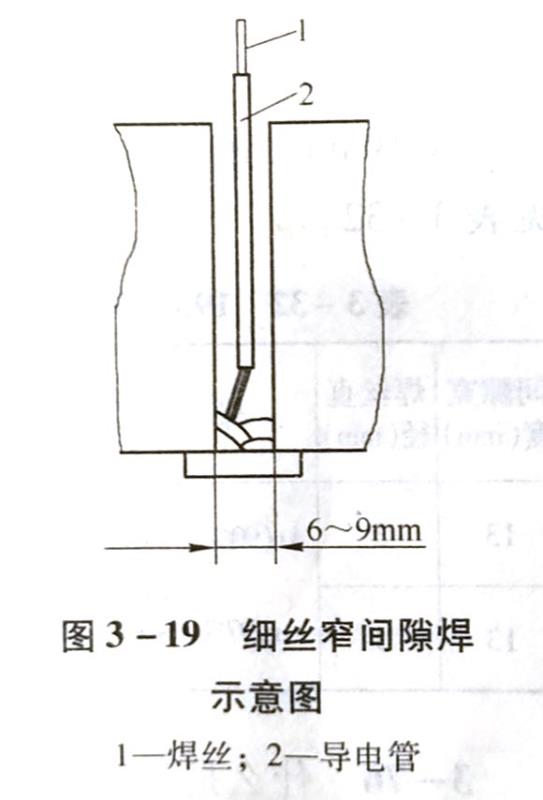

焊接工艺过程见图3-19。

用专门设计的导电管将焊丝导入坡口，导电管的壁厚为2~4mm,且通水冷却、外表绝缘。焊接过程中为了保证电弧不偏离坡口两侧，必须从电器或机械上使电弧对坡 6~9mm口实行跟踪，此外在焊接区域还要采取特殊的输送保护气图3-19细丝窄间脚燥体装置。示意图
焊接时，采用的焊丝直径 1一焊丝；2一导电管
为0.9-1.2mm,间隙在6~9mm之间，焊接低合金钢的焊接参数见表3-31。
(2)高热输入窄间隙焊这种方法采用较大的焊接参数，热输入较高，主要为了提高焊接生产率。焊接时通常采用[Ar(90%)+CO2(10%)或[Ar(97%)+ CO2(3%)]的混合气体作为保护气体，焊丝直径为24 4.8mm,间隙为10~15mm,直流正接或反接。由于间隙窄，采用大焊接电流时，会形成“梨形”熔池，在焊缝中间易产生裂纹，所以通常采用脉冲电源，这样既可保证焊缝有足够的熔深，又可避免产生裂纹，并可改善粗焊丝的熔滴过渡特性。我国曾用此方法焊接过壁厚为92mm,内径为1600mm, 材料为19Mn5(德国的钢号)钢的受压元件环缝，其焊接参数见表3-32。
