欢迎来到东莞德培焊工实战培训学校官网！

防止层状撕裂的措施有哪些?

发布时间: 2019-10-22作者：baile100浏览量：

答：因层状撕裂一旦出现就难以修复，因此必须以防为主。首先从选材方面，然后再从结构设计和施焊工艺方面采取有效措施。
(1)选用具有抗层状撕裂的钢材评定钢材抗层状撕裂最为常用的指标是向断面收缩率ψ。所选钢材要求含硫量不大于0.010%,向断面收缩率应不小于15%,一般希望ψ=15%~20%。精炼钢含硫量可达0.003%~0.005%,其可达23%-45%,有此可高达60%-70%。选用这些钢用于大型重要焊接结构，就可以完全解决层状撕裂间题。 (2)改进接头设计，避免产生z向应力对图2-10a所示的两种焊接接头，如果改成图2-10b的形式，就可防止层状撕裂。其中的十字接头是将钢板的z向安排在与受力方向垂直的部分；角接接头则将坡口由单边V形改为双边V形，

这样就可以尽量避免使钢板承受垂直于钢板表面的z向拉应力

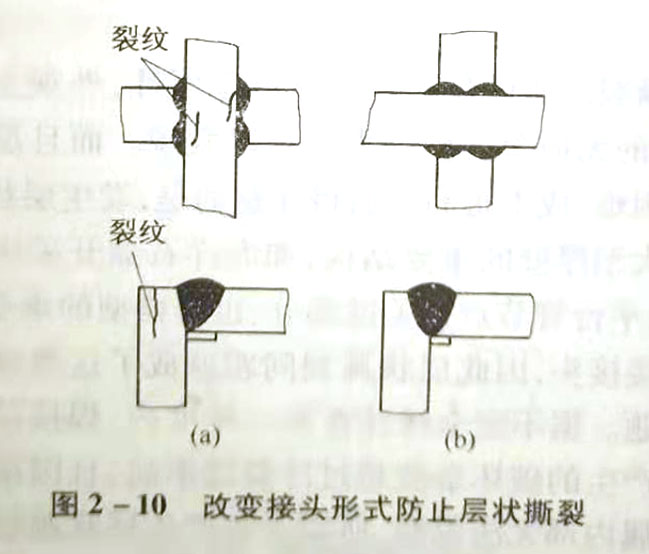

图2-10改变接头形式防止层状撕裂
对层状撕裂倾向较大的T形接头，可在横板上预先堆焊层低强度焊接材料，以防止焊根裂纹，同时也可由低强度堆焊层分担较多的应变，减少横板的z向应变，因此减少了层状撕裂倾向，如图2-11所示。

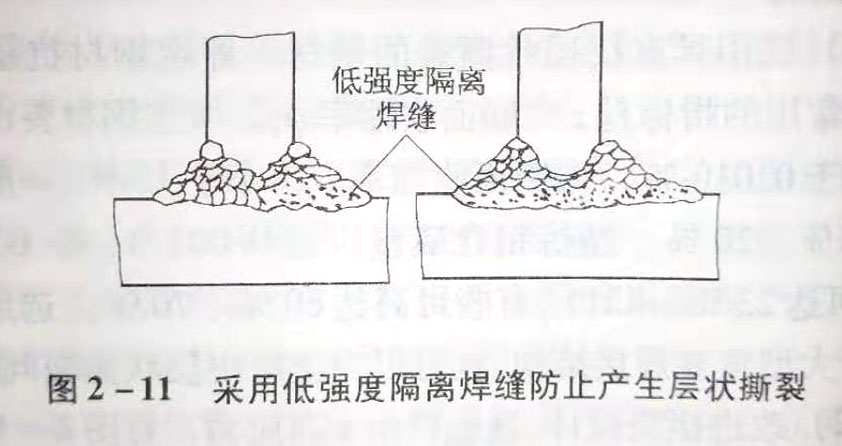

图2-11采用低强度隔离焊缝防止产生层状撕裂
(3)采用合适的焊接工艺防止由冷裂纹诱发的层状撕裂，可采用与防止冷裂纹相同的措施，如适当预热、控制层间温度、选用合适的热输入、采用低氢型焊接材料。这样一方而减少了冷裂纹倾向，也就减少了由于冷裂纹诱发的热影响区层状撕裂；另一方面由于减少了热影响区的脆化倾向，也就增加了焊接结构金属本身的抗层状撕裂倾向。

微信二维码
