应力腐蚀裂纹的基本特征及形成条件是什么?
发布时间: 2019-10-22作者：baile100浏览量：

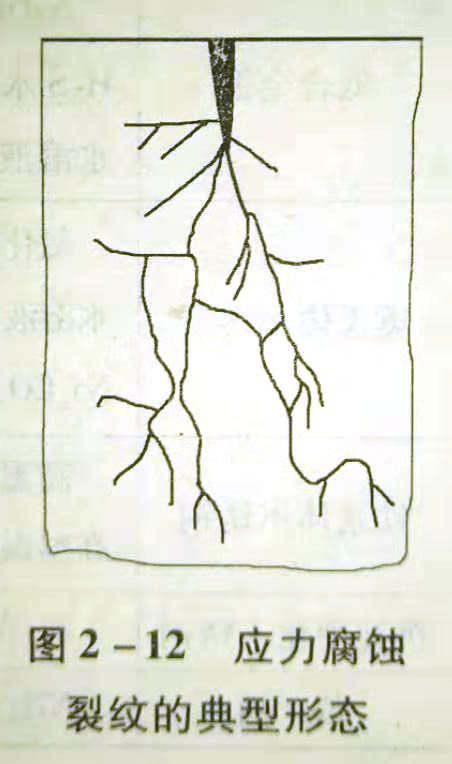

答：从宏观形态看，应力腐蚀裂纹只产生在与腐蚀介质接触的金属表面，然后由表面向内部延伸，表面呈直线状、树枝状、龟裂状或放射状等多种形态，但都没有明显的塑性变形，裂纹走向与所受拉应力垂直。平焊缝上多为垂直焊缝的横向裂纹；管材焊缝多为平行于焊缝的裂纹；U形、蛇形或其他冷弯管部位，多为横向裂纹；管子与管板连接部位也多为横向裂纹。从微观形态看，深 1人金属内部的应力腐蚀裂纹呈干枯的树根状，“根须”细长而带有分支，如图图2-12应力腐蚀2-12所示，裂纹断口为典型的脆性断裂紋的典型形态
在一般情况下，低碳钢、低合金钢、铝合金、黄铜和镍合金 等多为沿晶断裂。奥氏体不锈钢的断裂性质因腐蚀介质的不同而不同。
形成应力腐蚀裂纹的基本条件是： ①材质必须是合金，也包括微量元素的合金。纯金属般不发生应力腐蚀裂纹。

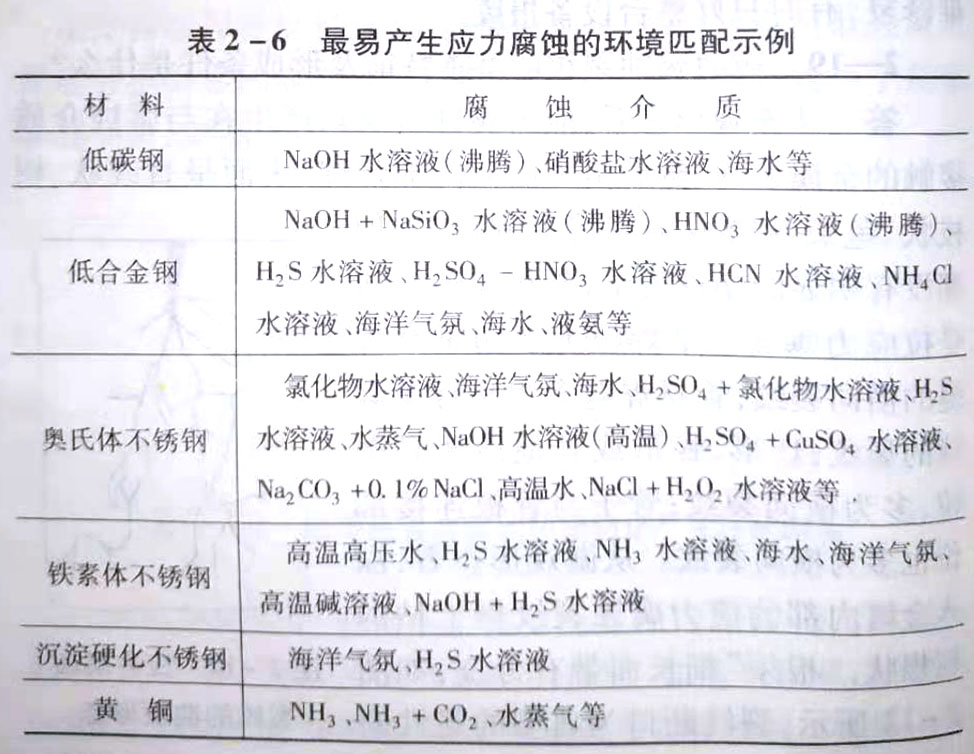

②材质与介质相匹配。并非金属材料与任何介质都产生应力腐蚀裂纹，它们有一定匹配关系，见表2-6所示。容③必须在焊接结构中存在拉应力。拉应力可以是工作应力和残余应力。焊接残余应力通常在焊缝及近缝区为拉应力，有时高达材料的屈服点G。所以即使焊接结构不承受载荷，只要材质与介质符合表2-6中的匹配关系，就会引起应力腐蚀裂纹。
形成应力腐蚀裂纹的基本条件是： ①材质必须是合金，也包括微量元素的合金。纯金属般不发生应力腐蚀裂纹。
②材质与介质相匹配。并非金属材料与任何介质都产生应力腐蚀裂纹，它们有一定匹配关系，见表2-6所示。容③必须在焊接结构中存在拉应力。拉应力可以是工作应力和残余应力。焊接残余应力通常在焊缝及近缝区为拉应力，有时高达材料的屈服点G。所以即使焊接结构不承受载荷，只要材质与介质符合表2-6中的匹配关系，就会引起应力腐蚀裂纹。
热门课程
热门资讯
- 3095
- 3094
- 3093
- 3092
- 2477
- 手把电焊焊薄铁怎么焊2020-03-17
- 手工焊接方法与技巧2020-03-17
- 目前焊接方法有哪几种2020-03-17
- 焊接方法有哪些？2020-03-17
- 钛及钛合金有什么特点?2019-11-11
- 铝及铝合金有什么特点?2019-11-11
- 铜及铜合金有什么特点?2019-11-11
- 常见的有色金属有哪些种类?2019-11-11
- 常用的热处理方法与焊接有什么关系?2019-11-11
