交流接触器怎样看型号，交流接触器型号及含义
正泰电器CIX2系列直流接触器
交流接触器，作为汽车继电器自动控制系统之中最基础、最普遍的电气元器件，生产制造普遍许多 ，国内的有“正泰电器”“德力西电气”等生产厂家，進口的有“西门子PLC”“德力西”这些。型号规格也许多 。有很多入门电焊工盆友发消息跟我说接触器型号的含意，自然主要是想从型号规格上的大数字获得有关的主要参数。

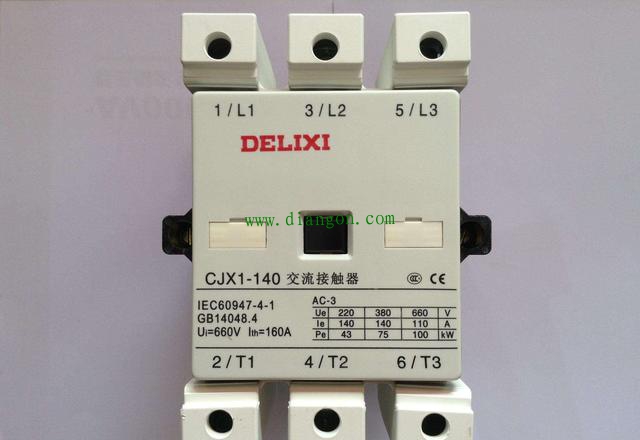

CJX1-140
例如这一型号规格为CJX1-140的交流接触器，‘C’意味着“交流接触器”、“J”意味着“沟通交流”、“X”意味着“中小型”、“1”意味着设计方案编号、“140”意味着额定电压140A。

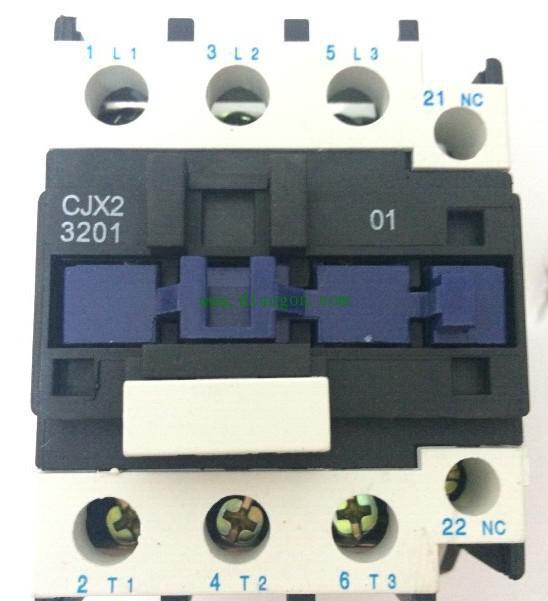

CJX2-3201

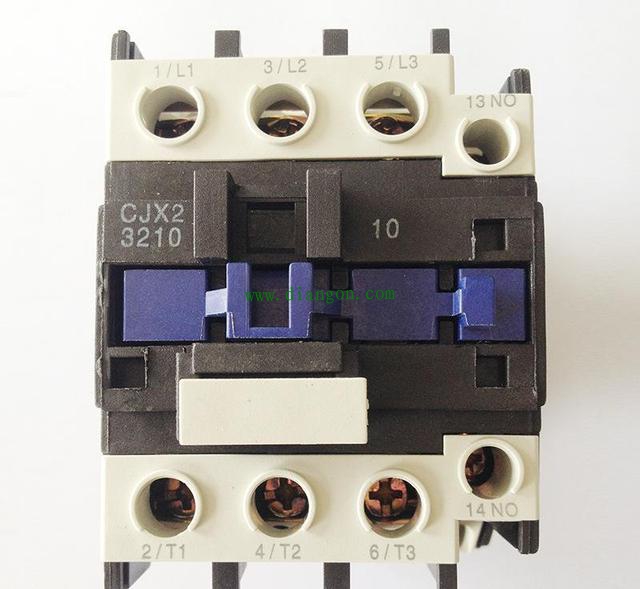

CJX2-3210
再例如，这两个型号规格的交流接触器，CJX2-3201和CJX2-3210，“32”是额定电压，后边的第一个英文字母是开与关辅助触点数量，第二个大数字是常闭点数量，换句话说3201是带0个开与关辅助触点，一个常闭辅助触点，而3210则是1组开与关辅助触点，0组常闭点。

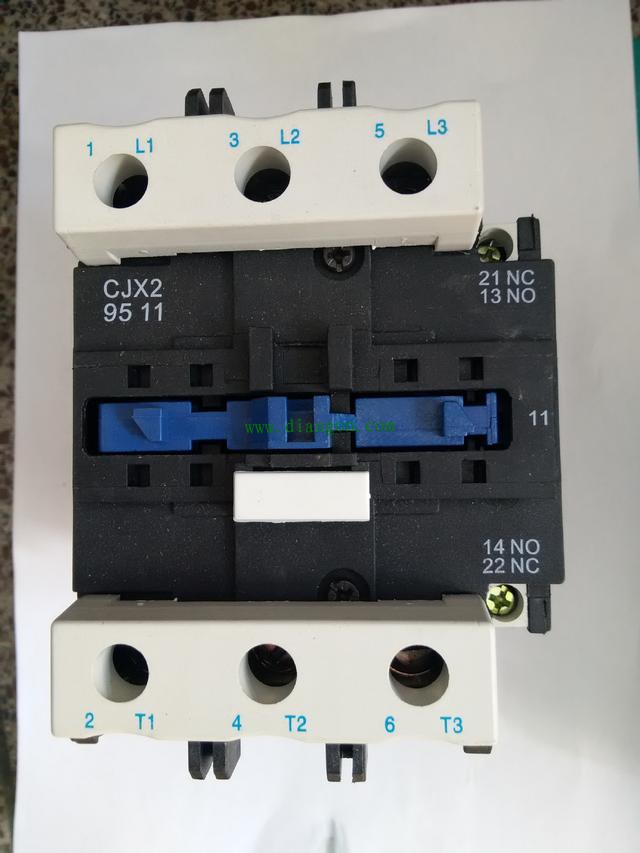

也有例如这一CJX2-9511,“95”是额定电压，“11”意味着1组开与关辅助触点，1组常闭辅助触点。
那么就有盆友讲过，好啦，知道，按这一方式套就可以了。实际上不是对的，由于并并不是因此交流接触器都那么表达的。

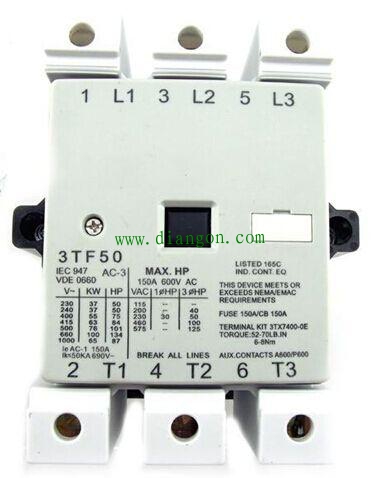

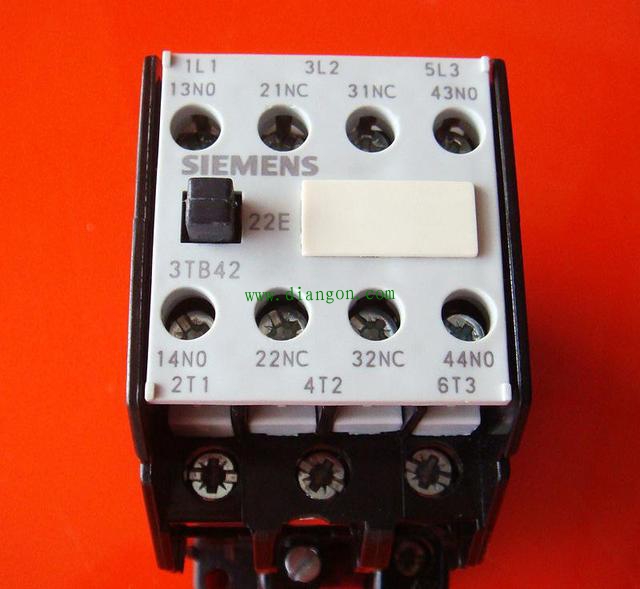

例如这两个，“3TF50”“3TB42”“50”和“42”并并不是50A和42A的含意。只是有它独特的含意，如下图图示。
所以说在平常工作上挑选交流接触器，并不可以死套它型号规格上的大数字，一定要先搞清楚型号规格的含意再挑选配对的交流接触器，要不然非常容易出安全事故。
