一、焊机
手工钨极氩弧焊的焊机包括焊接电源、高频振荡器、脉冲稳弧

器和消除直流分量装置等控制装置,如图2-2。若采用焊条电弧焊的电源,则应配用单独的控制箱。直流钨极氩弧焊的焊机较为简单,直流焊接电源附加高频振荡器即可。常用的钨极氩弧焊机的型号和技术数据见表2-1,常用的几种手工钨极氩弧焊机的型号及技术数据见表2-2。

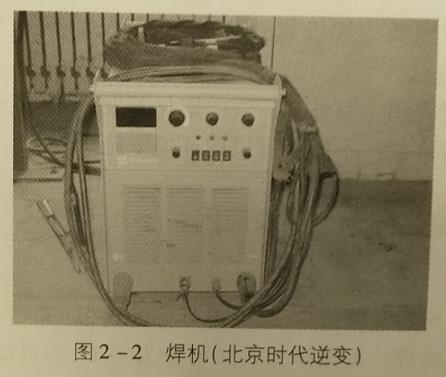

图2-2焊机(北京时代逆变)

表2-1几种常用的钨极氩弧焊机的型号和技术数据

名称	型号	工作电压（V）	额定电流（A）	电极直径（mm）	主要用途
交直流氩弧焊机	WSE-160	16.4	160	1~3	交直流手工焊和氩弧焊
	WSE-250	20	250	1~4	用于交直流氩弧焊机
	wsE-315	22.6	315	1~4	交直流手工焊和氩弧焊
	WSES-315	33	315	1~4	交直流手工焊和氩弧焊
交直流手工钨极氩弧焊机	WS-200	18	200	1~3	用于不锈钢、铜、银、钛、等合金的焊接
	WS-250	22.5	250	1~4
	WS-300	24	300	1~4
	WS-400	13~18	400	1~5
交流手工氩弧焊机	WSJ-300	22	300	1~4	用于铝及铝合金焊接
交流手工氩弧焊机	WSJ-400	26	400	1~5	用于铝及铝合金焊接
脉冲氩弧焊机	WSM-250	20	250	1~4	用于不锈钢、铜、银、钛、等合金的焊接
脉冲氩弧焊机	WSM-400	26	400	1~5	用于不锈钢、铜、银、钛、等合金的焊接
交流手工钨极氩弧焊机	WSJ-500	30	500	1~7	用于铝及铝合金的焊接
交流手工钨极氩弧焊机	WSJ-630	34	630	1~7	用于铝及铝合金的焊接

用于交直流氨弧焊
交直流手工焊和氩弧焊

18 交直流手23025201=4 工钨极氨用于不锈钢、钢、银、钛弧焊机Ws30024 300 1-4等合金的焊接
Ws40013-2 400
表2-2 几种常用的手工钨极氩焊机的型号及技术参数

型号	WS-125	WS-160	WS-200	WS-250
电源电压（V）	220	220/380	220/380	380
相数（相）	单相	单相	单相	单相
频率（Hz）	50	50	50	50
额定焊接电流（A）	125	160	200	250
电流调节范围（A）	5~125	5~160	5~200	5~250
额定负载持续率（%）	35	35	35	35
额定输入电容（kVA）	5.6	7.2	9.1	11.4
氩气流量（L/min）	0~15	0~15	0~15	0~20
钨极直径（mm）	φ1、φ1.6、φ2	φ1、φ1.6φ2φ3	φ1.6、φ2φ3	φ1.6、φ2φ3
焊炬电缆长安（m）	5	5	5	5
外形尺寸（mm）	560x280x500	590x300x540	610x360x570	680x400x620
质量（kg）	50	65	75	92

1.焊接电源
由于钨极氩弧焊的电弧静特性曲线是水平的,当电弧长度受到干扰变化时,陡降外特性曲线的焊接电流变化值小,所以对焊接过程中电弧稳定的影响也小,适宜选用具有陡降外特性的焊接电源,一般手工电弧焊电源都可作手工钨极氩弧焊电源。

2.引弧及稳弧装置
由于氩气电离势较高,引弧困难,但又不宜使用提高空载电压的方法,所以钨极氩弧焊必须使用高频振荡器来引燃电弧。对于交流电源,由于电流每秒钟有100次通过零点,电弧不稳,故还需使用脉冲稳弧器,以保证重复引燃电弧并稳弧。
高频振荡器是钨极氩弧焊设备的专门引弧装置,是在钨极与焊件之间加入约3000的高频电压,这种焊接电源空载电压只要65V左右,就可达到钨极与焊件非接触而引燃电弧的目的。
